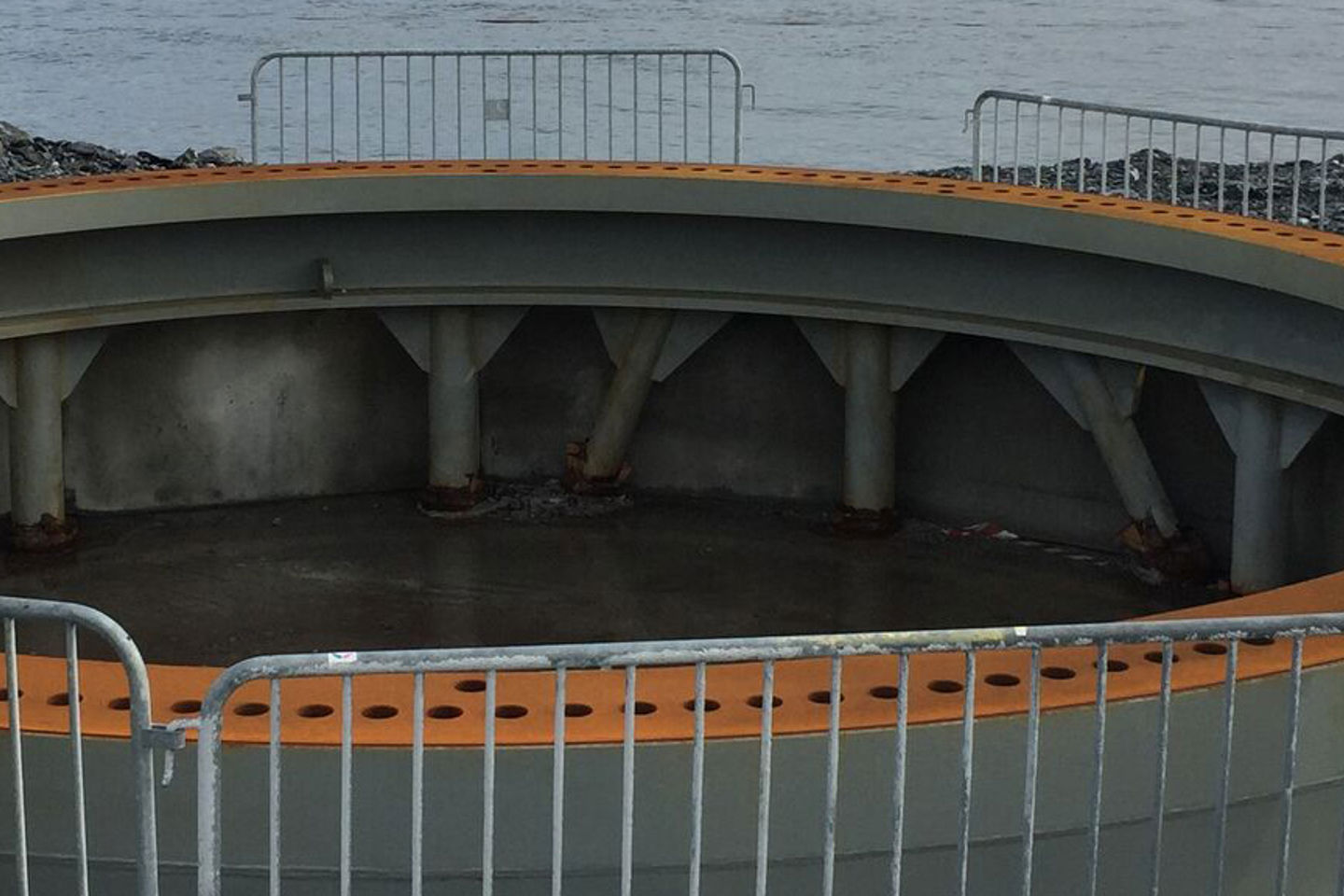

Multiconsult har designet landfundamentet for Statoils Hywind-prosjekt | Foto: Multiconsult

2/3

Vindturbiner montert på fundament designet av Multiconsult. | Foto: Multiconsult

Designet landfundament for havvindturbiner

Multiconsult har stått for designet av fundamentene på land til fem flytende havvindturbiner for Statoils Hywind Pilot Park prosjekt utenfor Skottland.

11. mai, 2017

Multiconsult på Stord har stått for designet av fundamentene på land for de flytende havvindturbinene som Statoil har valgt å sammenstille på Eldøyane, Stord. NorSea Group AS, morselskapet til A/S Stordbase på Eldøyane, ble i februar 2016 tildelt kontrakten med Statoil for Assembly Site Services, og valgte å inngå kontrakt med Multiconsult på Stord for design og engineering av de 5 fundamentene som er bygget på Eldøyane for den pågående sammenstilling av vindturbinene.

Det skal nå bygges fem vindturbiner, hver på 6 megawatt. De blir sammenstilt på land før mating (sammenkobling) til sub-strukturene, som holder vindturbinene flytende og i balanse. Matingen skjer på sjøen.

Multiconsult Stord har hatt ansvar for design av fundamentene på land, en jobb som har vært krevende både med tanke på lastberegninger, grunnforhold og konstruksjonsvalg. I tillegg har krav til byggetoleranser for fundamentene vært svært strenge, da fundamentene på land skal være helt identiske med de flytende substrukturene.

Det er også designet et «pin and bucket-arrangement» for sikkert avløft og mulig tilbakesetting av en komplett vindturbin. Løfteoperasjon fra land til substruktur på sjø er planlagt utført av Saipem 7000 i løpet av sommeren 2017. Vindturbinene blir deretter slept til og oppankret/oppkoplet på sin endelig lokasjon ca. 30 km øst for Peterhead i Skottland, for produksjon og levering av nok strøm til ca. 22.000 husstander i Storbritannia.

I tillegg til designet av fundamentene har Multiconsult koordinert de geotekniske og bergtekniske undersøkelsene, som er utført av Multiconsult i samarbeid med Sweco. Multiconsult er også ansvarlig søker på vegne av byggherren, og har bistått denne i utforming av overordnet layout med plassering av sammestillingsfundamentene og kranoppstillingsplasser på tomten som blir brukt til sammenstilling av vindturbinene.

Her kan du se Statoils video av hvordan vindturbinene settes sammen på Stord.
